- Tại sao cần thiết kế hệ thống điện mặt trời chuẩn kỹ thuật?
Việc tự ý lắp đặt không qua thiết kế chuyên nghiệp thường dẫn đến các rủi ro:
- Mất an toàn PCCC: Do đấu nối sai kỹ thuật hoặc sử dụng vật tư kém chất lượng.
- Giảm tuổi thọ mái nhà: Do tính toán tải trọng sai gây võng, thấm dột mái tôn.
- Hiệu suất thấp: Do hiện tượng che bóng (shading) hoặc cấu hình String (chuỗi pin) không phù hợp với Inverter.
Tại Solar Bền Vững, chúng tôi áp dụng tiêu chuẩn TCVN 7447 để đảm bảo mọi dự án đều đạt hiệu suất tối đa.
2. Quy trình thiết kế hệ thống điện mặt trời áp mái chuyên nghiệp
Để có một bản thiết kế tối ưu, kỹ sư cần thực hiện qua 3 bước cốt lõi:
2.1. Khảo sát thực tế và đánh giá mặt bằng
- Đo đạc diện tích: Xác định diện tích hữu dụng. Trung bình 1 kWp cần khoảng 5.5 – 6.0 m^2.
- Xác định hướng và góc nghiêng: Hướng Nam là tốt nhất tại Việt Nam. Góc nghiêng lý tưởng từ 10° – 15° để tự làm sạch bụi bẩn khi mưa.
- Phân tích đổ bóng: Sử dụng thiết bị chuyên dụng để tránh bóng râm từ cột điện, cây cối hoặc bồn nước.
2.2. Lựa chọn thiết bị (Solar Components)
- Tấm pin (Solar Panels): Ưu tiên công nghệ N-Type TOPCon (hiệu suất >22%) như Jinko, JA Solar, Longi.

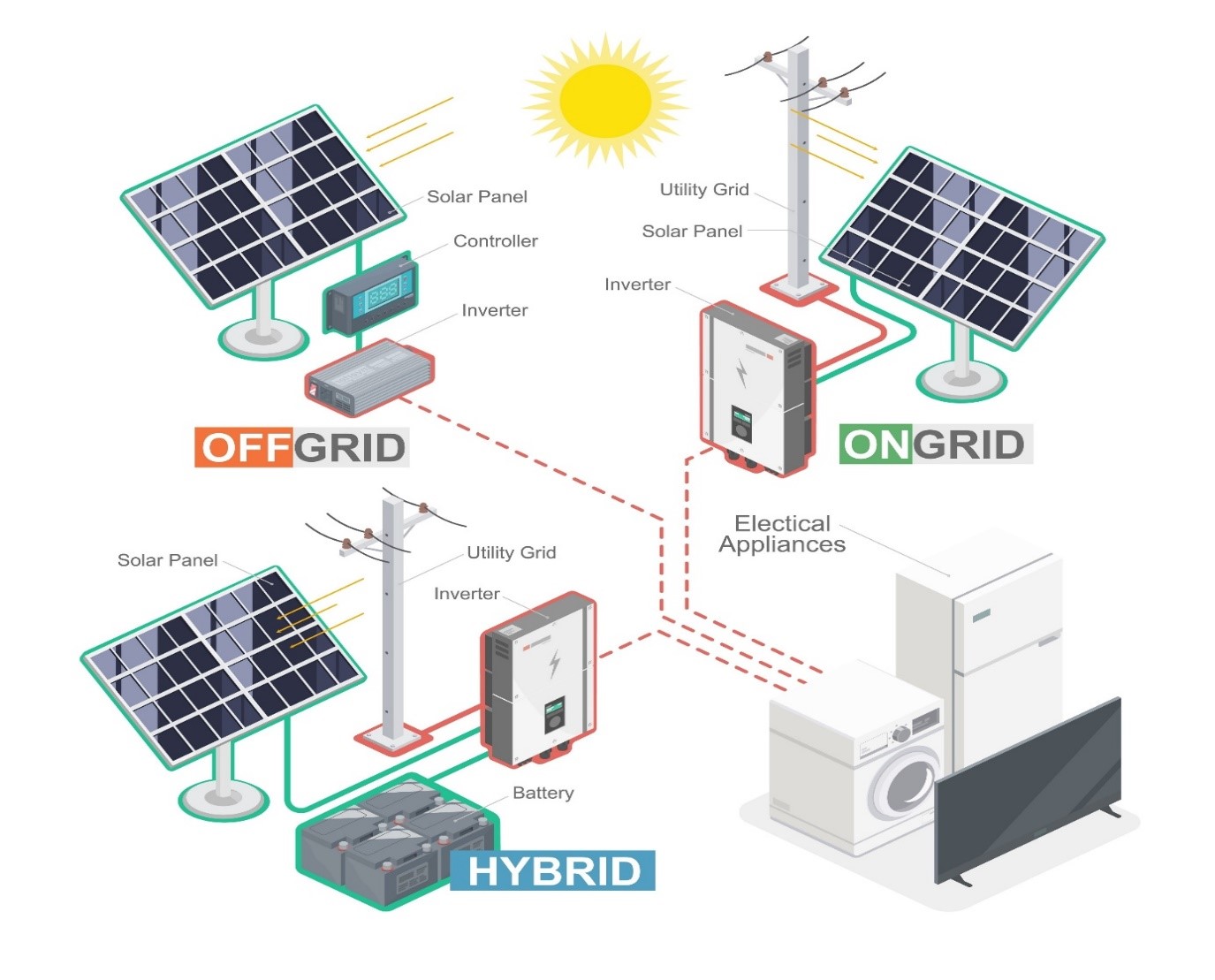

- Biến tần (Inverter): Lựa chọn Inverter Hybrid hoặc On-grid có dải điện áp MPPT rộng (từ 90V) để hệ thống hoạt động sớm hơn vào buổi sáng.
- Hệ khung giá đỡ: Sử dụng nhôm định hình 6005-T6 hoặc thép mạ kẽm nhúng nóng chống ăn mòn muối biển.
2.3. Tính toán cấu hình điện (String Sizing)
- Tính Nmax: Số lượng pin tối đa trên một chuỗi
- Tính Nmin: Số lượng pin tối thiểu trên một chuỗi
- Tính N tối ưu: Số lượng pin tối ưu trên một chuỗi. Đảm bảo: Số lượng pin thực tế phải nằm trong khoảng [Nmin,Nmax].
- Các bước trong quy trình lắp đặt điện mặt trời áp mái
Quy trình thi công tại Solar Bền Vững tuân thủ nghiêm ngặt các bước sau:
Bước 1: Lắp đặt hệ khung và ray nhôm (Mounting System)
- Cố định chân L (L-foot) vào xà gồ chắc chắn.
- Sử dụng keo silicone chịu nhiệt và gioăng cao su EPDM tại các điểm bắt vít để chống thấm tuyệt đối 100%.
Bước 2: Lắp đặt tấm pin năng lượng mặt trời
- Khoảng cách giữa các tấm pin duy trì 10-20mm để đối lưu nhiệt, giúp giảm nhiệt độ Cell pin (giảm 1°C nhiệt độ tăng 0.4-0.5% hiệu suất).
- Siết kẹp giữa (Mid-clamp) và kẹp cuối (End-clamp) bằng cờ lê lực đạt 10-12 Nm.
Bước 3: Đấu nối điện và hệ thống bảo vệ
- Sử dụng cáp DC chuyên dụng (Solar Cable) chống tia UV.
- Lắp đặt tủ điện AC/DC với đầy đủ: Thiết bị chống sét lan truyền (SPD), CB bảo vệ và hệ thống tiếp địa điện trở 4 Omega.
- Tiêu chuẩn an toàn PCCC cho điện mặt trời áp mái 2026
Theo quy định mới nhất, hệ thống cần đảm bảo:
- Hành lang an toàn: Cách mép mái tối thiểu 1.5m để phục vụ cứu hỏa.
- Chức năng ngắt khẩn cấp (Rapid Shutdown): Giảm điện áp DC xuống dưới 80V trong vòng 30 giây khi có sự cố.
- Kiểm tra và Nghiệm thu hệ thống (Commissioning)
Hệ thống chỉ được bàn giao khi đạt các chỉ số:
- Điện trở cách điện (R_{iso}): Đạt trên 1 MOmega.
- Điện áp hở mạch (V_{oc}): Sai lệch không quá 5% so với tính toán.
- Vận hành ổn định: Chạy thử liên tục 24-48 giờ không phát sinh cảnh báo lỗi.
Kết luận
Lắp đặt điện mặt trời là một khoản đầu tư dài hạn. Việc tuân thủ quy trình lắp đặt điện mặt trời áp mái chuẩn kỹ thuật không chỉ giúp bạn an tâm về an toàn mà còn đảm bảo thời gian hoàn vốn nhanh nhất (thường từ 5-7 năm).
